Przeznaczenie

Sygnalizator akustyczny SAW-6102 jest elementem sygnalizacyjnym przeznaczonym do pracy wewnątrz pomieszczeń. Dedykowany jest do współpracy ze wszystkimi centralami sygnalizacji alarmowej zapewniającymi na swoich wyjściach odpowiednie napięcie zasilania. Posiada możliwość synchronizacji pomiędzy grupą sygnalizatorów pracujących w jednej przestrzeni akustycznej oraz wyciszania dodatkowym przyciskiem. Poziom emitowanego dźwięku nie zmienia się w nominalnym zakresie napięć pracy. SAW-6102 jest elementem programowalnym, za pomocą przesuwnych przełączników możliwe jest programowanie wzorów dźwięków specyficznych do wymagań konkretnego obiektu.

Opis konstrukcji

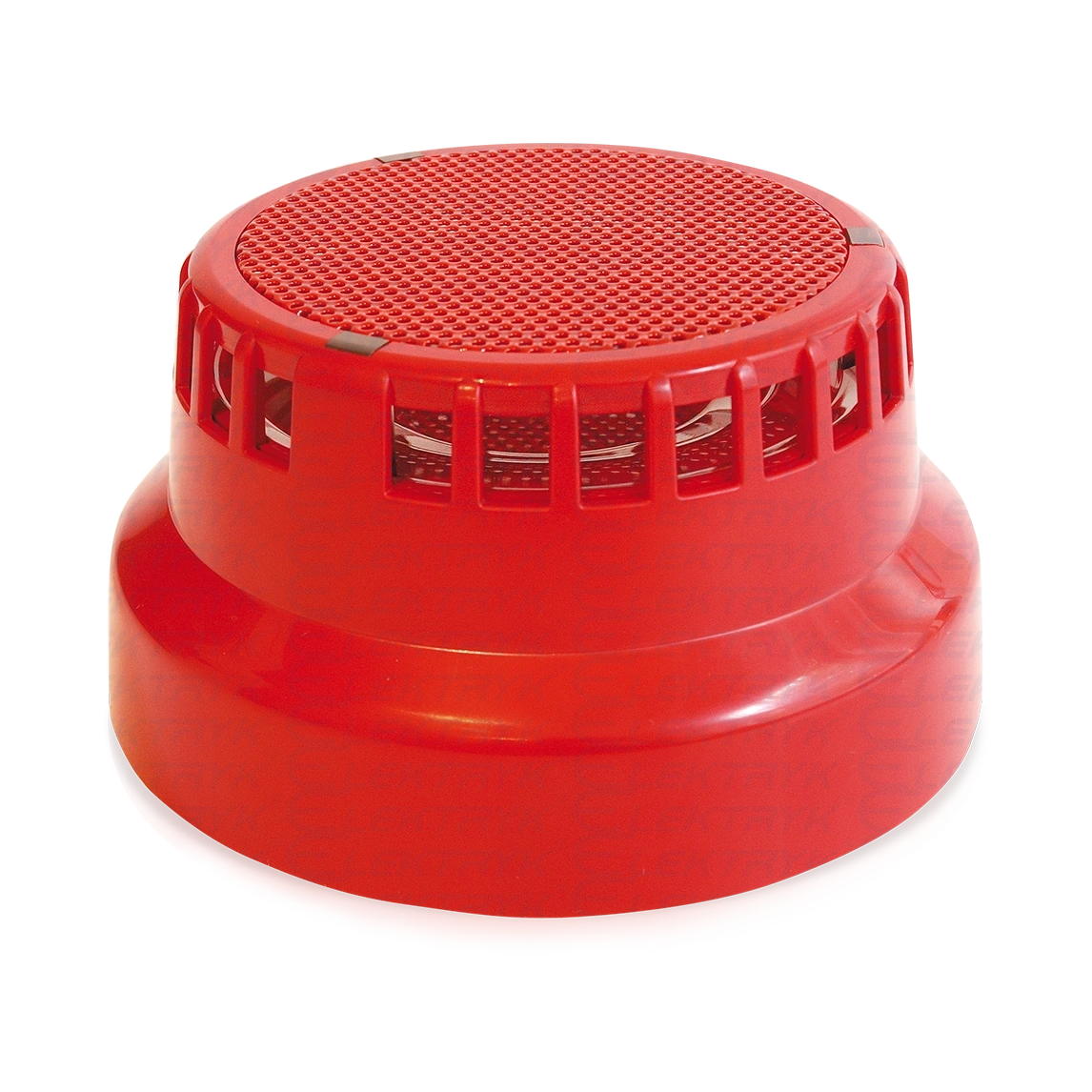

Zasadniczą częścią sygnalizatora jest przetwornik piezoelektryczny służący do wytworzenia sygnału akustycznego. Metalowa siatka zapobiega wnikaniu do wnętrza sygnalizatora owadów i większych zanieczyszczeń. Całość umieszczona jest w wykonanej z czerwonego niepalnego tworzywa obudowie, na którą składają się: koszyk, osłona oraz ekran. SAW-6102 współpracuje z gniazdem G-40S, do którego podłączane są przewody zasilania i opcjonalnie przewody synchronizacji.

Opis działania

Po podaniu napięcia zasilania na zaciski sygnalizatora, będzie odtwarzał wybrany podczas konfiguracji dźwięk. Diodami nadzorując jednocześnie stan linii synchronizującej, by zachować synchronizację wraz z innymi sygnalizatorami znajdującymi się w sieci.

Tryb pracy sygnalizatora ustawiany jest za pomocą przesuwnego przełącznika składającego się z ośmiu sekcji służących do wyboru tonu, głośności, sposobu narastania głośności i synchronizacji. Jeżeli sygnalizator SAW-6102 ma współpracować z sygnalizatorami SAW-6101, to w sygnalizatorze SAW-6101 należy skonfigurować identyczny numer tonu, a czas trwania tonu ustawić na Tsynch zgodnie z tabelą zamieszczoną w instrukcji instalacji sygnalizatora.

Przełącznik Master/Slave w sygnalizatorach SAW-6102 należy ustawić na "OFF".
