Przeznaczenie

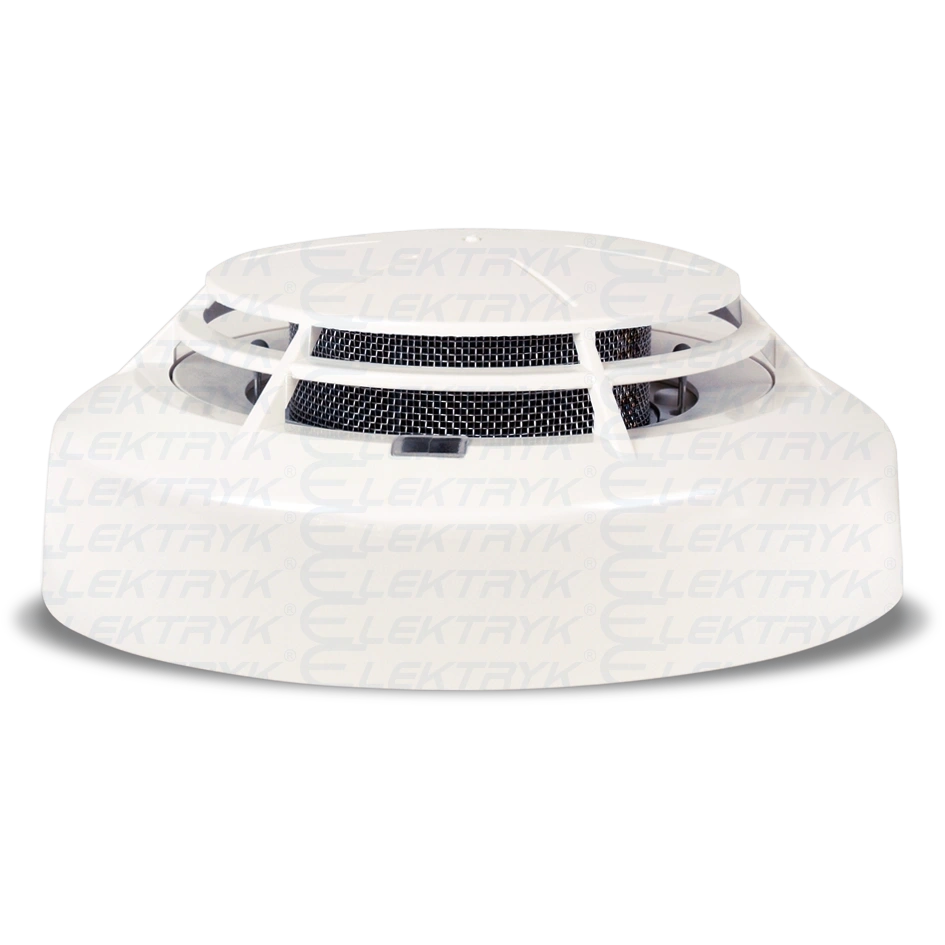

Adresowalna wielosensorowa czujka dymu i ciepła DUT-6046AD jest przeznaczona do wykrywania początkowego stadium rozwoju pożaru, w którym występuje dym i/lub wzrost temperatury. Charakteryzuje się dużą odpornością na wpływ ruchu powietrza i zmian ciśnienia. Wyposażono ją w podwójny układ detekcji dymu (w pasmach IR i UV) oraz podwójny układ detekcji ciepła, co zapewnia wysoką odporność na fałszywe alarmy.

Czujka DUT-6046AD jest przeznaczona do pracy w adresowalnych liniach dozorowych central sygnalizacji pożarowej systemu POLON 4000 i POLON 6000.

Zasada działania

Podstawą działania detektora dymu czujki DUT-6046AD jest zasada Tyndala - rozpraszanie promienia świetlnego na cząsteczkach dymu. Cząsteczki dymu wnikające do wnętrza komory pomiarowej odbijają światło emitowane przez diodę nadawczą. Rozproszone światło dociera do fotodiody, powodując powstanie fotoprądu. Dodatkowo, wnikające do czujki ciepło powoduje zmiany rezystancji termistorów. Informacje o czynnikach pożarowych z czterech detektorów są poddawane zaawansowanej analizie sygnałowej przez mikroprocesor, który ocenia stopień zagrożenia pożarowego.

Komunikacja między centralą a czujką DUT-6046AD odbywa się za pośrednictwem adresowalnej, dwuprzewodowej linii dozorowej. Unikalny, w pełni cyfrowy protokół komunikacyjny umożliwia przekazywanie różnorodnych informacji z centrali do czujki i z czujki do centrali, w tym ocenę stanu otoczenia (zadymienia, temperatury), tendencję jego zmian oraz aktualną wartość analogową temperatury i gęstość zadymienia. Mikroprocesor sterujący pracą czujki monitoruje również poprawność działania jej podstawowych układów i w razie potrzeby przekazuje stosowne informacje do centrali.

Tryby pracy

Czujka DUT-6046AD ma siedem podstawowych trybów pracy, które umożliwiają optymalne dopasowanie do różnych środowisk:

• Niezależna praca sensorów dymu IR lub UV
• Niezależna praca sensora ciepła 2xTA1R
• Współzależna praca sensorów dymu IR i UV
• Koincydencja sensorów dymu IR i UV

Wybór sensora dymu

Musisz wybrać co najmniej 1 sensor dymu:

• Sensor dymu Ouv: TAK
• Sensor dymu Oir: TAK

Interakcja

Wybierz sposób interakcji sensorów:

• Sensory niezależne (0) - działają niezależnie (funkcja OR)
• Sensory współzależne (1) - podwyższenie czynnika pożarowego na jednym sensorze uczula drugi sensor i przyspiesza wykrycie pożaru
• Sensory w koincydencji (2) - działają w koincydencji (funkcja AND), wymagają przekroczenia progu alarmowego przez oba sensory, aby wywołać alarm

Czułość

Wybierz poziom czułości czujki:

• Normalna
• Podwyższona o 20%
• Obniżona o 20%
• Obniżona o 40%

Parametry sygnalizatora akustycznego

Wzór dźwięku: Ton 4 kHz - 0,5 s sygnał, 0,5 s przerwa

Maksymalny poziom sygnału akustycznego:

• Ponad 85 dB/m z jednego kierunku
• Ponad 70 dB/m z pozostałych kierunków
