Zewnętrzny wyświetlacz tekstowy Siemens LOGO! TDE 8.2 TD do sterowników LOGO! Ethernet

W zautomatyzowanych instalacjach coraz częściej oczekuje się czytelnej, lokalnej prezentacji stanów pracy, alarmów i parametrów technologicznych bez konieczności używania komputera. Zewnętrzny wyświetlacz tekstowy Siemens LOGO! TDE dla sterowników LOGO! od wersji 8.2 (0BA8) odpowiada na te potrzeby, łącząc kompaktową formę panelu operatorskiego z rozbudowanymi funkcjami diagnostycznymi i wygodą obsługi. Stonowana, przemysłowa stylistyka oraz przejrzysty układ ekranu i klawiatury sprzyjają zastosowaniom zarówno w rozdzielnicach przemysłowych, jak i w szafkach automatyki budynkowej.

Front urządzenia utrzymany jest w odcieniach jasnej i ciemnej szarości, z charakterystycznym turkusowym polem logo Siemens, co wizualnie podkreśla przynależność do rodziny komponentów automatyki. Płaska, prostokątna obudowa panelowa bez widocznych elementów montażowych zapewnia estetyczny wygląd po zabudowie w drzwiach szafy lub pulpicie operatorskim, a wyraźnie wydzielone strefy ekranu i klawiatury ułatwiają szybki odczyt informacji i nieskomplikowaną obsługę.

Do jakich zastosowań sprawdza się zewnętrzny wyświetlacz tekstowy LOGO! TDE od wersji 8.2?

Wyświetlacz LOGO! 8.2 TD został zaprojektowany jako zewnętrzny panel operatorski dla sterowników logicznych LOGO! od generacji 0BA8, szczególnie tam, gdzie moduł bazowy nie posiada wbudowanego ekranu lub znajduje się w trudno dostępnym miejscu. Stosowany jest w niewielkich układach automatyki przemysłowej, maszynach, systemach pomp, wentylacji, a także w prostych aplikacjach budynkowych – od sterowania oświetleniem po automatykę bramową. Dzięki komunikacji Ethernet możliwe jest umieszczenie panelu w dogodnym miejscu dla obsługi, przy jednoczesnym zachowaniu modułu bazowego w optymalnej strefie rozdzielnicy.

Ekran tekstowy oferuje 6 linii po 20 znaków, co umożliwia czytelne przedstawienie komunikatów, wartości procesowych, stanów wejść/wyjść oraz alarmów. Trójkolorowe podświetlenie (białe, bursztynowe, czerwone) pozwala wizualnie rozróżniać tryby pracy, komunikaty ostrzegawcze i stany alarmowe – bez konieczności stosowania dodatkowych lampek sygnalizacyjnych. Jest to szczególnie użyteczne w małych szafach, gdzie liczy się każdy centymetr frontu. Możliwość sterowania kolorami podświetlenia za pomocą flag logicznych (np. M30/M31) w programie LOGO! Soft Comfort V8.2 i nowszych przekłada się na większą swobodę w projektowaniu interfejsu.

Jak wygląda i jak czyta się panel operatorski LOGO! TDE – analiza wizualna i ergonomia obsługi

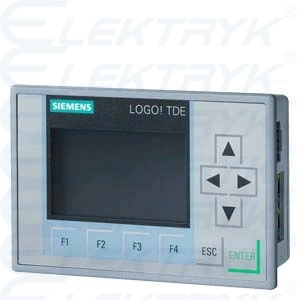

Front panelu ma formę płaskiego prostokąta, w którym lewa część zarezerwowana jest dla prostokątnego ekranu, a prawa dla bloku przycisków nawigacyjnych. Taki układ przypomina klasyczne panele operatorskie, co ułatwia adaptację użytkowników mających doświadczenie z automatyką przemysłową. Jasnoszara obudowa kontrastuje z ciemniejszą ramką ekranu oraz ciemnoszarymi przyciskami kierunkowymi, dzięki czemu strefy obsługi są jednoznacznie zdefiniowane wizualnie. Dolny rząd czterech prostokątnych przycisków funkcyjnych, umieszczony pod ekranem, stanowi naturalne przedłużenie prezentowanych na wyświetlaczu opisów funkcji.

Logo Siemens w turkusowym prostokącie, umieszczone w lewym górnym rogu, oraz napis „LOGO! TDE” nad ekranem jednoznacznie identyfikują produkt i jego przeznaczenie. Gładki front bez widocznych śrub i elementów montażowych po zabudowie w drzwiach szafy tworzy spójną, uporządkowaną powierzchnię, dobrze wpisującą się w nowoczesne rozdzielnice automatyki. Tego typu stylistyka jest szczególnie ceniona przez projektantów, którzy łączą funkcjonalność z przejrzystą estetyką paneli operatorskich. Jednolita kolorystyka i wyraźne oznaczenia klawiszy sprzyjają szybkiemu odnalezieniu potrzebnych funkcji nawet w słabiej oświetlonych pomieszczeniach technicznych.

Jak działa komunikacja i konfiguracja LOGO! 8.2 TD – co warto wiedzieć z perspektywy automatyka?

Wyświetlacz LOGO! TDE dla wersji 8.2 współpracuje ze sterownikiem logicznym poprzez interfejs Ethernet. Na tylnej części urządzenia znajdują się dwa porty Ethernet RJ45, które pełnią funkcję wbudowanego przełącznika sieciowego. Pozwala to w prosty sposób wpiąć panel oraz moduł LOGO! w istniejącą sieć lub połączyć je łańcuchowo, bez konieczności stosowania dodatkowego przełącznika w małych instalacjach. Dla wielu użytkowników – zarówno w zakładach przemysłowych, jak i w mniejszych obiektach – oznacza to redukcję okablowania i oszczędność miejsca w szafie.

Konfiguracja panelu odbywa się z poziomu oprogramowania LOGO! Soft Comfort od wersji V8.2, w którym definiuje się teksty, układ ekranów, funkcje przycisków oraz logikę sterującą podświetleniem. Dzięki temu jeden projekt obejmuje zarówno program sterownika, jak i strukturę menu na wyświetlaczu. Wyświetlacz umożliwia także dostęp do menu diagnostycznego, ustawień adresu IP oraz podstawowych parametrów komunikacyjnych, co ułatwia uruchomienie i serwis. W praktyce elektryk, który korzysta z LOGO! Soft Comfort, jest w stanie w jednym środowisku przygotować kompletny, spójny interfejs użytkownika dla małej maszyny czy instalacji, a następnie w razie potrzeby szybko wprowadzać modyfikacje.

W jakich branżach i miejscach montażu LOGO! TDE przynosi największe korzyści?

Panel LOGO! 8.2 TD znajduje zastosowanie wszędzie tam, gdzie wymagane jest lokalne monitorowanie i nieskomplikowana obsługa bez potrzeby stosowania rozbudowanych paneli graficznych. Sprawdza się w szafkach sterowniczych małych maszyn, systemach pompowni, układach wentylacji i klimatyzacji, stacjach uzdatniania wody, prostych liniach technologicznych, a także w automatyce budynkowej – np. sterowaniu oświetleniem czy ogrzewaniem strefowym. Dzięki czytelnym komunikatom tekstowym obsługa może szybciej reagować na alarmy lub komunikaty serwisowe, co przekłada się na skrócenie przerw w pracy instalacji.

W wielu przypadkach zewnętrzny wyświetlacz tekstowy stanowi rozwiązanie pośrednie pomiędzy brakiem wizualizacji a pełnym panelem dotykowym. Umożliwia prezentację kluczowych parametrów, przyjmowanie prostych nastaw oraz potwierdzanie alarmów, zachowując jednocześnie korzystną cenę i niewielkie wymagania przestrzenne. W ofercie takich miejsc jak hurtownia elektryczna czy specjalistyczny sklep z osprzętem instalacyjnym urządzenie tego typu jest często wybierane przez projektantów, którzy szukają prostego, ale rozbudowanego funkcjonalnie interfejsu dla sterownika LOGO!. Zastosowanie jednego typu panelu w wielu projektach ułatwia również standaryzację dokumentacji i szkolenie personelu obsługującego różne obiekty.

Jakie praktyczne korzyści daje montaż LOGO! 8.2 TD w szafie sterowniczej?

Wprowadzenie zewnętrznego wyświetlacza tekstowego do układu sterowania przynosi szereg wymiernych korzyści eksploatacyjnych. Po pierwsze, operatorzy i służby utrzymania ruchu otrzymują natychmiastowy dostęp do komunikatów diagnostycznych oraz wartości pomiarowych, bez potrzeby otwierania drzwi szafy czy podłączania komputera. Jest to szczególnie istotne w instalacjach, gdzie wymagane jest częste monitorowanie, a dostęp do sterownika jest ograniczony. Kolorowe podświetlenie ekranu pozwala już z daleka rozpoznać stan układu: normalną pracę, ostrzeżenie czy alarm.

Dla projektantów i wykonawców automatyki istotna jest również elastyczność programowa – funkcje przycisków, kolejność ekranów oraz warunki zmiany koloru podświetlenia definiowane są w projekcie LOGO! Soft Comfort. Umożliwia to tworzenie spójnych, logicznych interfejsów nawet w prostych aplikacjach. Współpraca poprzez Ethernet oraz wbudowany przełącznik sieciowy ułatwiają integrację w istniejącej infrastrukturze, co doceniają specjaliści od automatyki pracujący zarówno w dużych zakładach, jak i w mniejszych obiektach komercyjnych. Dodatkową zaletą jest możliwość późniejszej rozbudowy systemu o kolejne moduły LOGO! bez konieczności zmiany koncepcji wizualizacji.

• Czytelna prezentacja komunikatów w 6 liniach tekstu, co pozwala szczegółowo opisać stany pracy, alarmy i zalecenia serwisowe.
• Trójkolorowe podświetlenie ekranu umożliwiające intuicyjne rozróżnienie trybów pracy oraz alarmów bez dodatkowej sygnalizacji świetlnej.
• Dwa porty Ethernet RJ45 działające jako przełącznik sieciowy, upraszczające okablowanie i integrację z siecią sterowniczą.
• Programowanie i konfiguracja z poziomu LOGO! Soft Comfort V8.2 i nowszych, bez konieczności używania osobnego środowiska.
• Kompaktowa, płaska konstrukcja do zabudowy panelowej, dobrze komponująca się z nowoczesnymi drzwiami rozdzielnic.
• Wyraźnie rozdzielone strefy ekranu i klawiatury, zwiększające ergonomię obsługi i ograniczające ryzyko pomyłek.
• Możliwość umieszczenia wyświetlacza w dogodnym miejscu dla obsługi, przy jednoczesnym po
